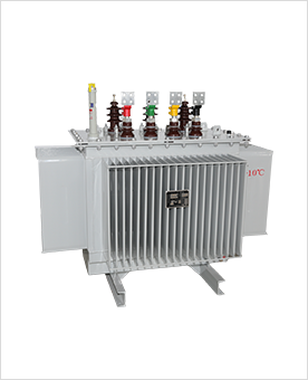

叠铁心油浸式变压器

产品概述：

本系列产品在材料，工艺，结构上采取了一系列重大改进，使产品电气性能达到国际同类产品的先进水平，全密封变压器与普通油浸式变压器相比，取消了储油柜，由波纹油箱的波翅代替油管作为冷却散热元件，波纹油箱由优质冷轧薄钢板在专用生产线上制造，波翅可以随变压器油体积的热胀而胀缩，从而使变压器内部与大气隔绝，防止和减缓油层的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。

产品系列：

S11型,S13型

产品特点：

1) 效率高，损耗低

2) 低噪音、过载能力强、抗短路能力强

3) 变压器内部与大气隔绝，防止和减缓油层的劣化和绝缘受潮，增强运行可靠性，正常运行免维护

型号含义：

S11叠铁心油浸式变压器

10kV系列产品性能参数

容量	电压组合			联结组别	空载损耗	负载损耗	空载电流	短路阻抗
	电压组合
kVA	高压	分接范围%	低压		kW	kW	%	%

	kV		kV
30	6	±2×2.5或	0.4	Dyn11	0.1	0.6	1.5	4
50					0.13	0.87	1.3
63	6.3	±5.0		Yzn11	0.15	1.04	1.2
80					0.18	1.25	1.2
100	10			Yyno	0.2	1.5	1.1
125					0.24	1.8	1.1
160	10.5				0.28	2.2	1
200					0.34	2.6	1
250					0.4	3.05	0.9
315					0.48	3.65	0.9
400					0.57	4.3	0.8
500					0.68	5.15	0.8
630				Dyn11	0.81	6.2	0.6	4.5
800					0.98	7.5
1000				Yyno	1.15	10.3
1250					1.36	12	0.5
1600					1.64	14.5	0.5
2000					1.95	17.2	0.4	5
2500					2.35	20.5
3150					2.78	24.1

20kV系列产品性能参数

容量	电压组合			联结组别	空载损耗	负载损耗	空载电流	短路阻抗
	电压组合
kVA	高压	分接范围%	低压		kW	kW	%	%

	kV		kV
30	6	±2×2.5或	0.4	Dyn11	0.1	0.6	1.5	4
50					0.13	0.87	1.3
63	6.3	±5.0		Yzn11	0.15	1.04	1.2
80					0.18	1.25	1.2
100	10			Yyno	0.2	1.5	1.1
125					0.24	1.8	1.1
160	10.5				0.28	2.2	1
200					0.34	2.6	1
250					0.4	3.05	0.9
315					0.48	3.65	0.9
400					0.57	4.3	0.8
500					0.68	5.15	0.8
630				Dyn11	0.81	6.2	0.6	4.5
800					0.98	7.5
1000				Yyno	1.15	10.3
1250					1.36	12	0.5
1600					1.64	14.5	0.5
2000					1.95	17.2	0.4	5
2500					2.35	20.5
3150					2.78	24.1

35kV系列产品性能参数

容量	电压组合			联结组别	空载损耗	负载损耗	空载电流	短路阻抗
	电压组合
kVA	高压	分接范围%	低压		kW	kW	%	%

	kV		kV
50		±2×2.5或	0.4	Dyn11	0.16	1.14	1.3	6.5
100					0.23	1.91	1.1
125	35	±5.0		Yyn0	0.27	2.26	1.1
160					28	2.68	1
200	38.5				0.34	3.16	1
250					0.4	3.76	0.95
315					0.48	4.53	0.95
400					0.58	5.47	0.85
500					0.68	6.58	0.85
630					0.83	7.86	0.65
800					0.98	9.4
1000					1.15	11.5
1250					1.4	13.9	0.6
1600					1.69	16.6	0.6
2000					1.99	19.7	0.55
2500					2.36	23.2	0.55

S13叠铁心油浸式变压器

10kV系列产品性能参数

容量	电压组合			联结组别	空载损耗	负载损耗	空载电流	短路阻抗
	电压组合
kVA	高压	分接范围%	低压		W	W	%	%

	kV		kV
30	6	±2×2.5或	0.4	Dyn11	80	600	1..5	4
50					100	870	1.3
63	6.3	±5.0		Yyn0	110	1040	1.2
80					130	1250	1.2
100	10				150	1500	1.1
125					170	1800	1.1
160	10.5				200	2200	1
200					240	2600	1
250	11				290	3050	0.9
315					340	3650	0.9
400					410	4300	0.8
500					480	5150	0.8
630					570	6200	0.6	4.5
800					700	7500
1000					830	10300
1250					970	12000	0.5
1600					1170	14500	0.5
2000					1550	18300	0.4	5
2500					1830	21200	0.4	5
